Обзор процессорных кулеров Thermaltake ToughAir 110 и ToughAir 310 с четырьмя тепловыми трубками прямого контакта и одним вентилятором 120 мм

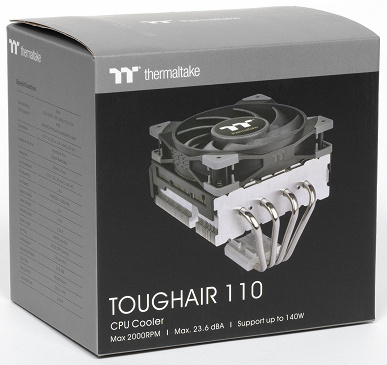

Поставляются кулеры в строго оформленных коробках из среднего по толщине гофрированного картона.
На внешних плоскостях каждой коробки не только изображен сам продукт, но и приведено его описание, перечислены особенности с поясняющими изображениями и технические характеристики. Надписи преимущественно на английском, но особенности продублированы на нескольких языках, в том числе и на русском. Радиатор и вентилятор по раздельности помещены в защитную обертку из вспененного полиэтилена, а крепеж и аксессуары расфасованы в полиэтиленовые пакетики и убраны в отдельную картонную коробочку. Подошва теплосъемника защищена пластиковой пленкой. Комплект ToughAir 110:

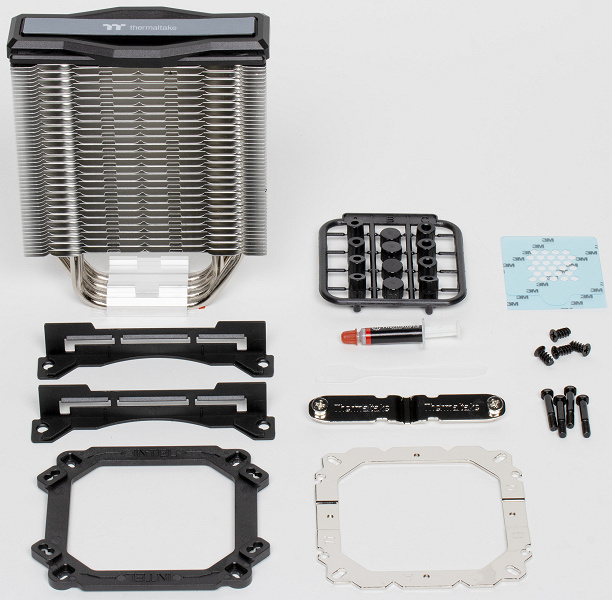

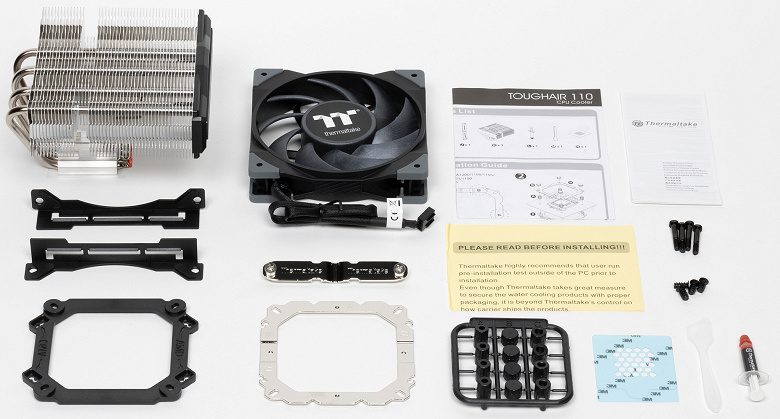

Комплект ToughAir 310 (без документации):
В комплекте идет инструкция по установке хорошего полиграфического качества в виде листка формата А4. Информация в основном представлена в виде картинок-схем. На сайте компании мы нашли ссылки на инструкции в виде файлов PDF. Оба кулера оснащены вынесенным радиатором, к которому тепло от процессора передается по четырем тепловым трубкам. У ToughAir 110 радиатор горизонтальный и вентилятор, закрепленный сверху, дует вниз. Такая конструкция уменьшает высоту кулера и способствует лучшему охлаждению компонентов системной платы, расположенных около процессорного гнезда.

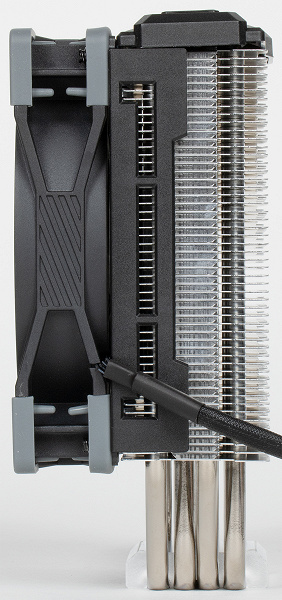

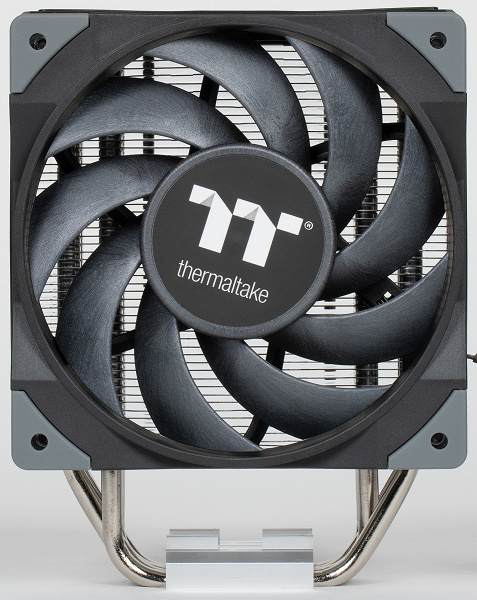

У ToughAir 310 радиатор вертикальный, соответственно закреплен и вентилятор.

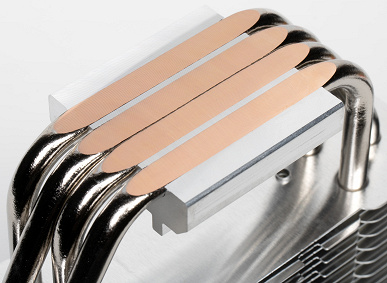

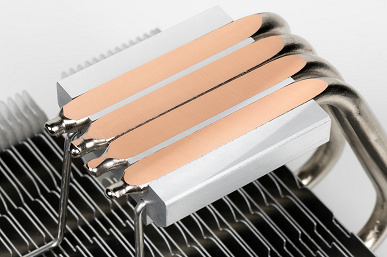

Тепловые трубки, разумеется, медные. Снаружи они никелированные. У основания кулера трубки сплющены, впрессованы в канавки и зашлифованы в одну плоскость с нижней поверхностью изготовленного из алюминия теплосъемника. Получившаяся в результате контактная поверхность почти идеально плоская и очень ровная, заметная канавка есть только между двумя центральными трубками.

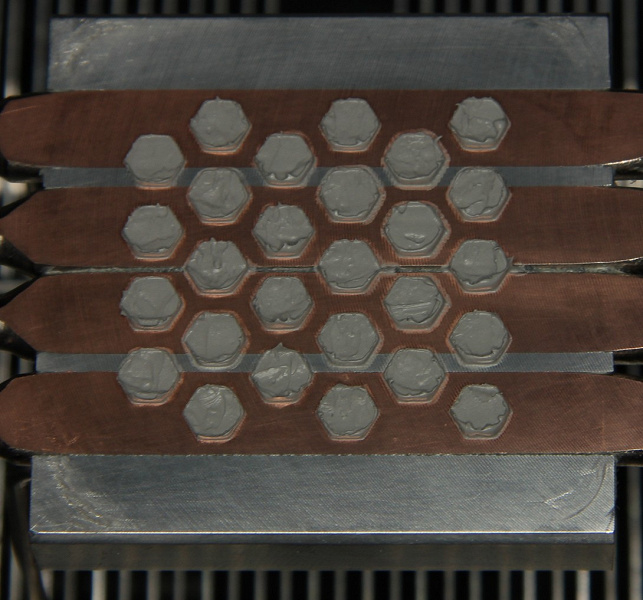

Преднанесенного термоинтерфейса нет, но производитель приложил к кулеру небольшой шприц с фирменной термопастой. Комплектного запаса термопасты должно хватить раза на два в случае процессоров с небольшой площадью крышки и при экономном расходе. Также в комплекте идет трафарет толщиной 0,4 мм с шестиугольными отверстиями и лопаточка. С одной стороны на трафарет нанесен клейкий слой, защищенной пленкой. Видимо (инструкции по использованию нет), этот трафарет нужно наклеить на теплосъемник кулера (или на крышку процессора?), выдавить немного термопасты и лопаточкой распределить ее по отверстиям трафарета, чтобы в итоге получить тонкий, но достаточный слой термопасты. Мы попробовали, затратив довольно много времени:

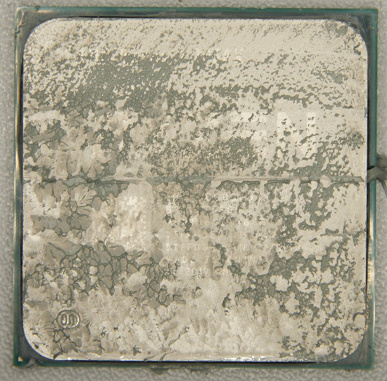

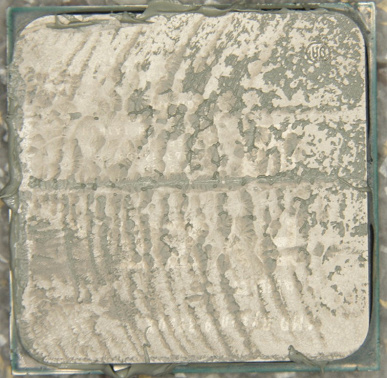

Способ интересный, но в тестах его мы не применяли, а использовали привычное точечное нанесение с последующим тщательным притиранием поверхностей кулера и процессора. В тестах использовалась не менее качественная термопаста другого производителя. Забегая вперед, продемонстрируем распределение термопасты после завершения всех тестов. На процессоре AMD Ryzen 9 3950X:

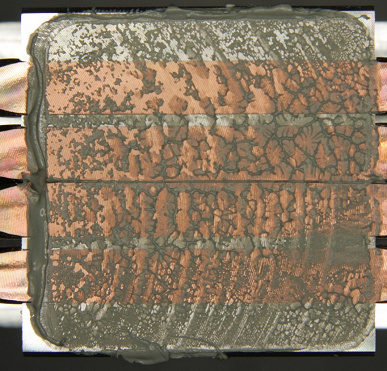

И на подошве теплосъемника:
Видно, что термопаста распределилась очень тонким слоем по всей плоскости крышки процессора, а ее избыток выдавился по краям. Область плотного контакта максимально большая.

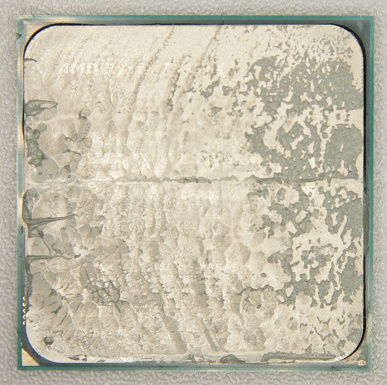

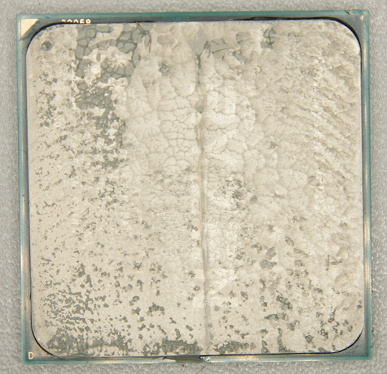

В случае процессора AMD Ryzen 7 1800X. На процессоре:

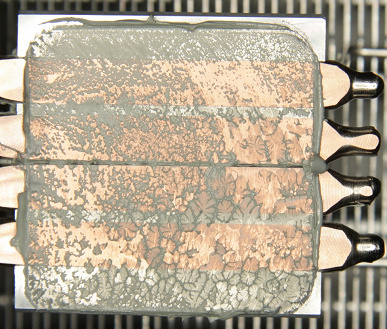

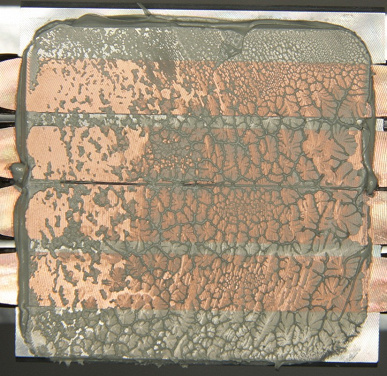

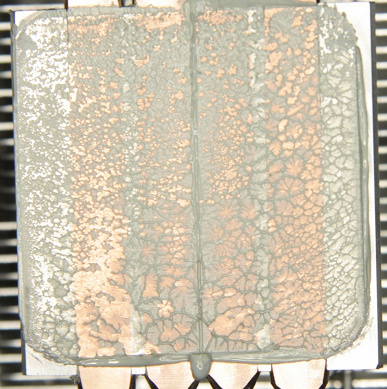

На подошве теплосъемника:
Характер распределения термопасты аналогичный. Отметим, что крепеж обоих кулеров абсолютно идентичный и обеспечивает прижим по центру процессора, что исключает перекос и неравномерное по толщине распределение термопасты.

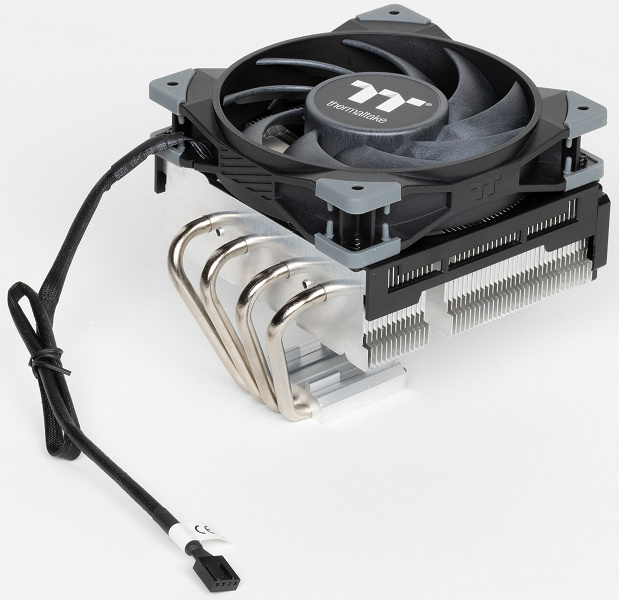

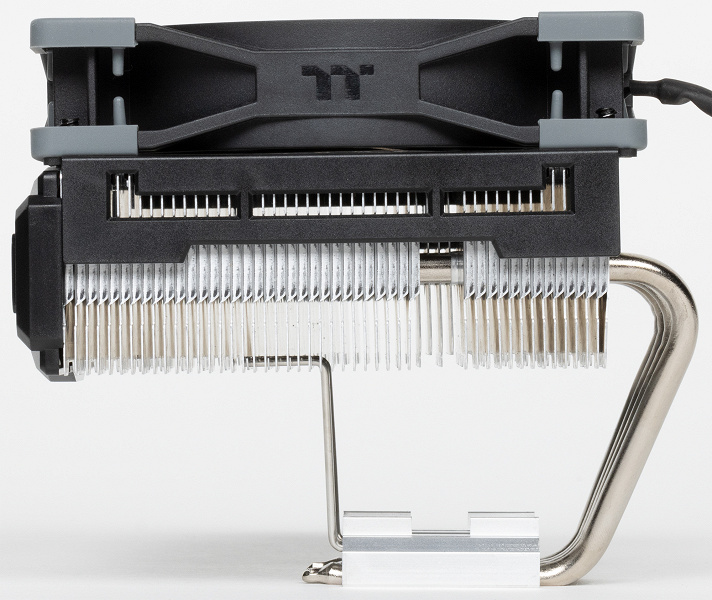

Радиатор представляет собой стопку алюминиевых пластин (50 шт. у ToughAir 110 и 52 шт. у ToughAir 310), плотно насаженных на тепловые трубки. В случае ToughAir 110 радиатор дополнительно придерживается стальной скобкой из нержавеющей стали, хотя особой надобности в этом нет.

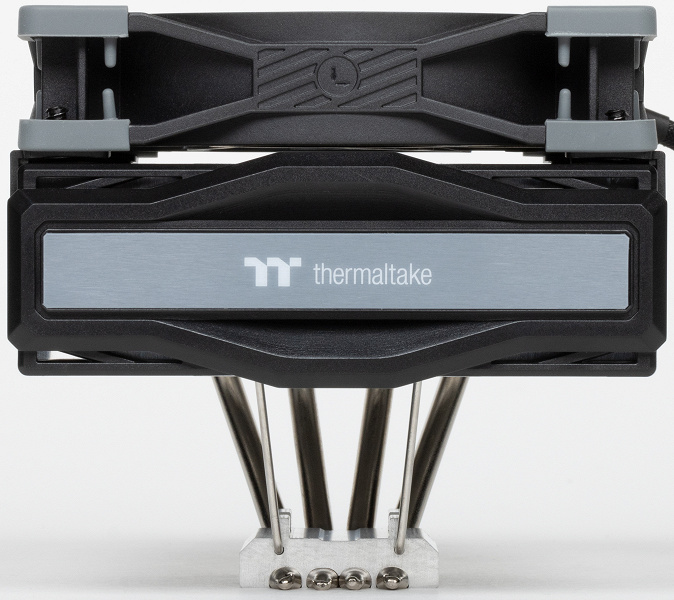

Торец радиатора прикрывает накладка из декоративного пластика. Она же служит ограничителем при установки вентилятора.

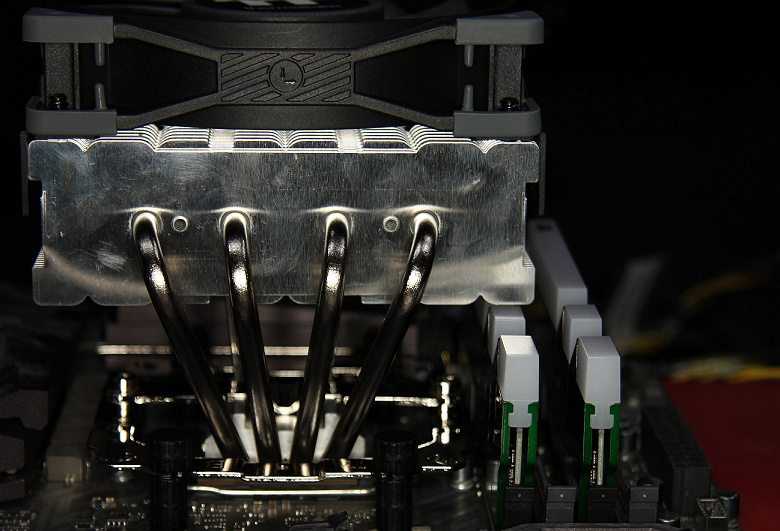

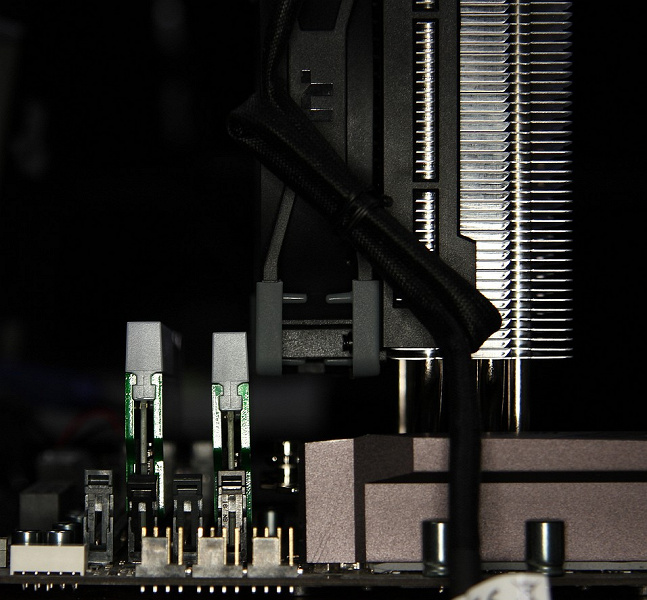

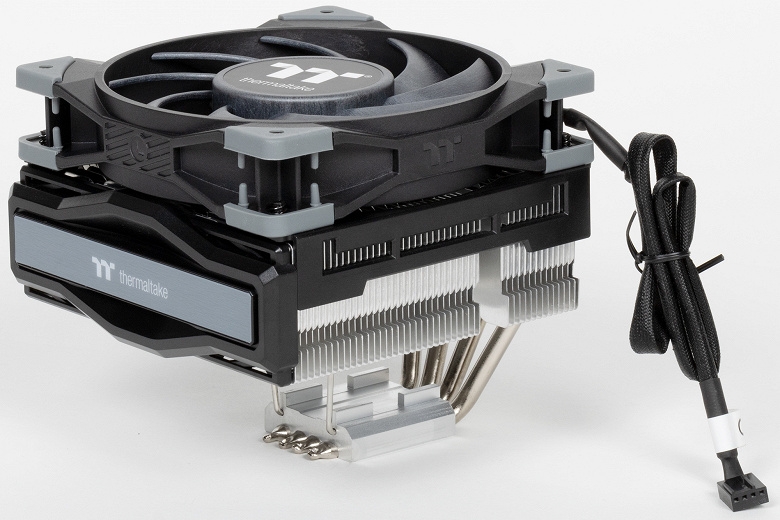

В случае ToughAir 110 радиатор перекрывает ближайший к процессору разъем для установки оперативной памяти, поэтому максимальная высота модуля памяти, который можно установить в этот слот, равна 48 мм, что не так уж и мало — помещается радиатор и высокая полоска с подсветкой.
В случае ToughAir 310 разъемы для памяти не перекрываются, но очень высокие модули памяти придется устанавливать после установки кулера, и они уже могут частично перекрывать вентилятор, что потенциально ухудшит работу кулера.
По ширине габариты вентилятора равны ширине рабочей плоскости радиатора, а по высоте (или по длине) радиатор совсем немного меньше внутреннего диаметра рамки вентилятора, поэтому лишь пренебрежимо малая часть воздушного потока проходит мимо пластин.

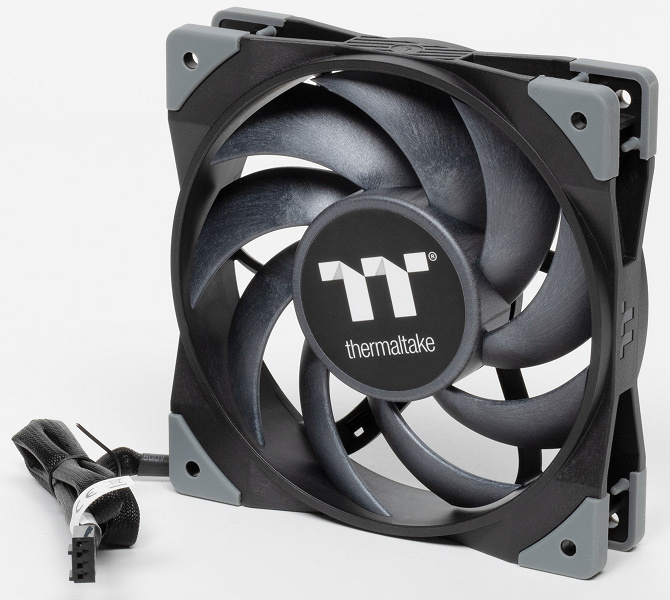

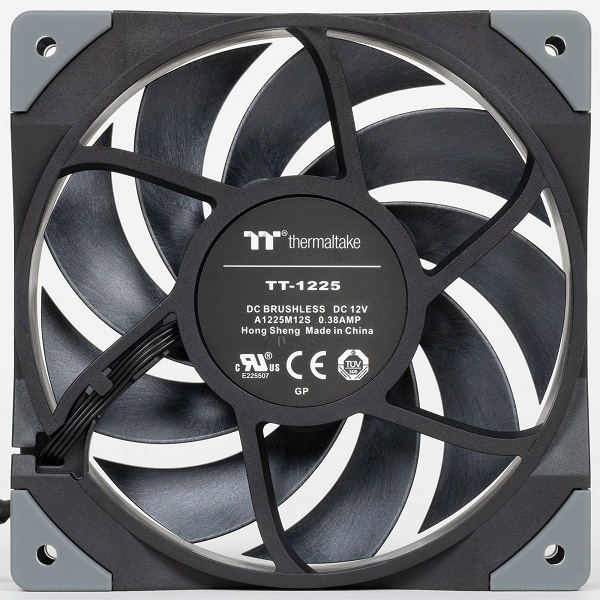

На оба кулера устанавливается одна и та же модель вентилятора. Его типоразмер 120 мм. Высота рамки 25 мм. Для установки на радиатор к вентилятору прикручиваются два пластиковых уголка, которые защелкиваются на радиаторе. Благодаря этим уголкам установка вентилятора на радиатор значительно облегчается. На уголки рамки вентилятора надеты накладки из упругого пластика, а на плоскости уголков в районе крепежных отверстий наклеены накладки из резины. Эти упругие элементы по идее должны снижать шум от вибрации, но на практике ничего этого не будет, так как масса вентилятора и жесткость виброгасящих элементов позволяют обоснованно предположить, что из-за высокой резонансной частоты эта система в любом случае не будет иметь сколь либо значимых антивибрационных свойств. К тому же саморезы, крепящие уголки, вворачиваются в саму рамку вентилятора, а уголки зацепляются непосредственно за пластины радиатора, эти жесткие связи вообще исключают какую-либо виброразвязку даже в теории. Но хотя бы исключен вариант дребезга из-за неплотного прилегания.
Вентилятор кулера имеет четырехконтактный разъем (общий, питание, датчик вращения и управление ШИМ) на конце кабеля. Кабель заключен в скользкую плетеную оболочку. Согласно легенде, оболочка уменьшает аэродинамическое сопротивление, но принимая во внимание толщину плоского четырехпроводного кабеля внутри этой оболочки и ее внешний диаметр, мы в правдивости этой легенды сильно сомневаемся. Впрочем, оболочка позволит сохранить единый стиль оформления внутреннего убранства корпуса.
Металлические детали крепежа на процессор изготовлены из закаленной стали и имеют стойкое блестящее гальваническое покрытие или лакокрасочное черное полуматовое. Рамка на обратную сторону системной платы изготовлена из прочного пластика, и имеет довольно высокую жесткость. Проставки и гайки изготовлены из пластика, но в гайках резьбовые отверстия выполнены во втулках из цветного металла. В целом крепление кулера на процессор среднее по удобству, но центральный прижим дорогого стоит.
Отметим, что оба кулера допускают установку на процессоры Intel LGA1700, это указано на сайте производителя и в руководствах, которые можно оттуда загрузить.
Тестирование
Ниже в сводной таблице приведем результаты измерений ряда параметров.
| Название модели | ToughAir 110 | ToughAir 310 |
|---|---|---|
| Высота, мм | 112 | 158 |
| Ширина, мм | 135 | 125 |
| Глубина, мм | 125 | 69 |
| Поверхность теплосъемника, мм (вдоль ТТ × поперек ТТ) | 40×40 | |
| Масса охладителя (с комплектом креплений на AM4), г | 674 | 724 |
| Масса радиатора, г | 367 | 417 |
| Высота оребрения, мм | 106 | 109 |
| Длина кабеля вентилятора, см | 40 | |
Полное описание методики тестирования приведено в соответствующей статье «Методика тестирования процессорных охладителей образца 2020 года». Так как оба кулера не поддерживают установку на системы LGA2011 / LGA2066, то тестирование мы проводили на системах AM4 с процессорами AMD Ryzen 9 3950X и AMD Ryzen 7 1800X (подробности в методике). В условиях нашего теста кулер ToughAir 110 не справился с охлаждением AMD Ryzen 9 3950X, работающего на частоте 3,6 ГГц, даже при работающем на максимальных оборотах вентиляторе, поэтому в случае этого кулера частоту мы снизили до 3,0 ГГц. Процессор AMD Ryzen 7 1800X на частоте 3,625 ГГц также оказался для ToughAir 110 слишком горячим, а на частоте 2,5 ГГц — уже слишком холодным, поэтому мы установили промежуточную частоту в 3,375 ГГц. В случае кулера ToughAir 310 процессор AMD Ryzen 9 3950X работал на частоте 3,6 ГГц, а AMD Ryzen 7 1800X — также на 3,375 ГГц, что хотя бы в случае данного процессора позволило сравнивать оба кулера без дополнительных оговорок на различающиеся условия тестирования. Для теста под нагрузкой использовалась программа powerMax (AVX).

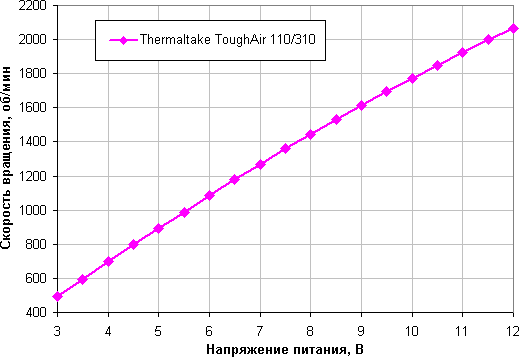

Определение зависимости скорости вращения вентилятора кулера от коэффициента заполнения ШИМ и/или напряжения питания
Хороший результат — практически линейный рост скорости вращения при изменении коэффициента заполнения (КЗ) от 35% до 100% и довольно широкий диапазон регулировки. Отметим, что при КЗ 0% вентилятор не останавливается, поэтому в гибридной системе охлаждения с пассивным режимом на минимальной нагрузке такие вентиляторы придется останавливать, снижая напряжение питания.
Диапазон регулировки с помощью напряжения в данном случае примерно такой же. Вентилятор останавливается при снижении напряжения до 2,7 В и запускается от 2,9 В. Вентилятор вполне допустимо подключать к источнику с напряжением 5 В.

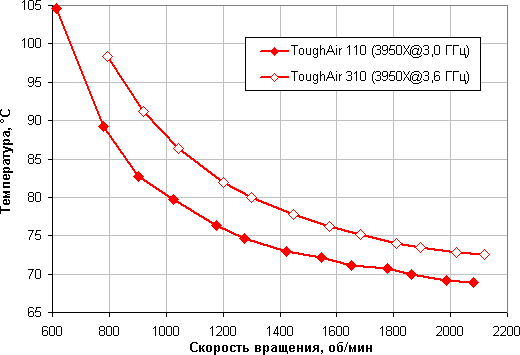

Определение зависимости температуры процессора при его полной загрузке от скорости вращения вентилятора(-ов) кулера
Процессор AMD Ryzen 9 3950X, частота 3,0 ГГц в случае ToughAir 110 и 3,6 ГГц в случае ToughAir 310:
Процессор AMD Ryzen 7 1800X на частоте 3,375 ГГц:
Второй рисунок наглядно показывает, что охлаждающая способность у ToughAir 310 при тех же скоростях вентилятора выше. Видимо, это обусловлено чуть большим размером радиатора, увеличенной длиной тепловых трубок, дважды проходящих через радиатор, и лучшим обдувом вертикально расположенного радиатора.

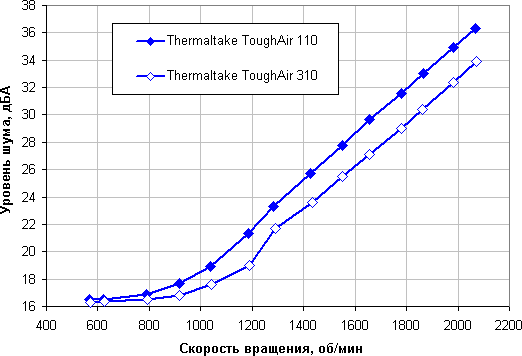

Определение уровня шума в зависимости от скорости вращения вентилятора(-ов) кулера
Зависит, конечно, от индивидуальных особенностей и других факторов, но в случае кулеров где-то от 40 дБА и выше шум с нашей точки зрения очень высокий для настольной системы, от 35 до 40 дБА уровень шума относится к разряду терпимых, ниже 35 дБА шум от системы охлаждения не будет сильно выделяться на фоне типичных небесшумных компонентов ПК — вентиляторов корпусных, на блоке питания, на видеокарте, а также жестких дисков, а где-то ниже 25 дБА кулер можно назвать условно бесшумным. Фоновый уровень был равен 16,2 дБА (условное значение, которое показывает шумомер). Оба кулера можно считать относительно тихими устройствами. Однако ToughAir 110 немного более шумный — возможно, это связано с особенностями выдува вниз.

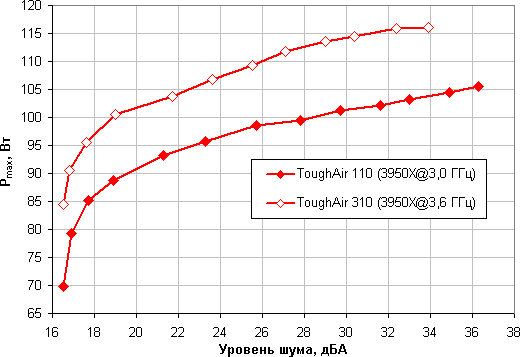

Построение зависимости реальной максимальной мощности от уровня шума
Попробуем уйти от условий тестового стенда к более реалистичным сценариям. Допустим, что температура воздуха, забираемого вентилятором системы охлаждения, может повышаться до 44 °C, но температуру процессора под максимальной нагрузкой не хочется повышать выше 80 °C. Ограничившись этими условиями, построим зависимость реальной максимальной мощности (обозначенной как Pmax (ранее мы использовали обозначение Макс. TDP)), потребляемой процессором, от уровня шума (подробности описаны в методике). Приняв 25 дБА за критерий условной бесшумности, мы получим примерную максимальную мощность процессоров, соответствующих этому уровню. В таблицах ниже также приведем предел мощности для данных условий.
Процессор AMD Ryzen 9 3950X, частота 3,0 ГГц в случае ToughAir 110 и 3,6 ГГц в случае ToughAir 310:
| Кулер | Pmax (при 25 дБА), Вт | Pmax, Вт |
|---|---|---|
| ToughAir 110 | 97 | 105 |
| ToughAir 310 | 108 | 116 |

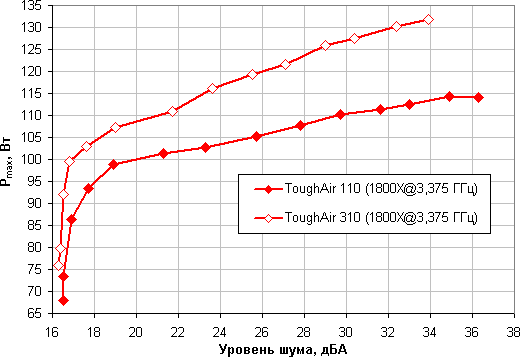

Процессор AMD Ryzen 7 1800X на частоте 3,375 ГГц:
| Кулер | Pmax (при 25 дБА), Вт | Pmax, Вт |
|---|---|---|
| ToughAir 110 | 104 | 114 |
| ToughAir 310 | 118 | 131 |
Еще раз уточним, это в жестких условиях обдува радиатора нагретым до 44 градусов воздухом, при снижении температуры воздуха указанные пределы мощности для бесшумной работы и максимальной мощности возрастают. Видно, что ToughAir 310 может рассеивать примерно на 10 Вт больше, чем кулер ToughAir 110 в случае процессора AMD Ryzen 9 3950X и примерно на 15 Вт больше в случае процессора AMD Ryzen 7 1800X.
По данной ссылке можно рассчитать пределы мощности для других граничных условий (температуры воздуха и максимальной температуры процессора) в случае процессора AMD Ryzen 7 1800X.
Сравнение с другими кулерами при охлаждении процессора AMD Ryzen 9 3950X
По данной ссылке можно рассчитать пределы мощности для других граничных условий (температуры воздуха и максимальной температуры процессора) и сравнить эти кулеры с несколькими другими кулерами, протестированными по такой же методике (список пополняется, а потому вынесен на отдельную страницу). Компактный кулер ToughAir 110 ожидаемо оказался аутсайдером, тогда как эффективность ToughAir 310 для его размеров довольно высокая.
Выводы
На основе кулеров Thermaltake ToughAir 110 и ToughAir 310 можно создать условно бесшумный компьютер (уровень шума 25 дБА и ниже), оснащенный процессором типа AMD Ryzen 9 3950X, если потребление процессора под максимальной нагрузкой не будет превышать 97 и 108 Вт, соответственно, а в случае процессора AMD Ryzen 7 1800X — 104 и 118 Вт. Это даже при условии, что температура внутри корпуса может повышаться до 44 °C. При снижении температуры охлаждающего воздуха и/или менее жестких требованиях к уровню шума пределы мощности во всех случаях можно увеличить. К достоинствам кулеров следует отнести центральный прижим, исключающий перекос, низкую высоту в случае ToughAir 110, удобную установку вентилятора на радиатор, хорошую совместимость с высокими модулями памяти и возможность установки на процессоры Intel LGA1700.
Обзор Thermaltake ToughAir 110. Охлаждение Top Flow с поддержкой LGA-1700
Продолжая изучение решений для охлаждения процессоров Intel последнего поколения, сегодня мы рассмотрим Thermaltake ToughAir 110 формата Top Flow с заявленным уровнем TDP – 140 Вт. Из его особенностей выделяются прямой контакт с крышкой процессора, четыре медные трубки и 120мм вентилятор с регулируемой скоростью вращения.
Его средняя стоимость составляет 3500 рублей.
Комплектация
Комплект включает усиливающую пластину, опорную планку, крепления для вентилятора, различные винты и гайки, тюбик с термопастой, лопатку для ее распределения, руководство пользователя и гарантийный талон. Собрано все в коробке из плотного картона с изображением системы в сборе.
Thermaltake ToughAir 110 обзор
Внешний вид
Как и в рассмотренном ранее Thermaltake TOUGHAIR 310, для крепления используется удобный вариант с пластиковыми рамками. Они предварительно крепятся на рамке вентилятора.
После этого вентилятор можно просто зафиксировать на радиаторе. Надежно и при необходимости он снимается для удаления пыли или обслуживания. Удобнее, чем скобы.
Комплектуется система 120мм вентилятором со скоростью вращения от 500 до 2000 оборотов в минуту. Воздушное давление 2.41mm-H2O.
Подключается при помощи кабеля с 4-пиновым PWM коннектором. Для него заявлен ресурс службы в 40 тысяч часов.
Состоит блок радиатора из металлических пластин. Они у Thermaltake ToughAir 110 асимметричной формы. Расположен он горизонтально.
Пронизывают пластины четыре медные трубки с диаметром 6 мм. Концы запаяны. Эта сторона закрыта декоративной пластиковой заглушкой.
В районе контактной площадки они сошлифованы, осуществляя прямой контакт с теплораспределительной крышкой процессора.
Для усиления конструкции есть дополнительная металлическая скоба, предотвращающая пригибание блока радиатора, при возможном излишнем надавливании во время монтажа.
Высота системы в сборе не превышает 138 мм. Как итог, подходит даже для компактных корпусов.
Сборка
Поддерживаются все актуальные сокеты AMD и Intel. В комплекте есть все необходимое для проведения сборки, включая тюбик с термопастой, объема которой хватит на несколько сеансов монтажа.
Установка Thermaltake ToughAir 110 начинается с фиксации в усиливающей пластине четырех винтов. Со стороны сокета она фиксируется при помощи накатанных гаек.
А на них уже ставится опорная рамка. Она прижимается с четырех сторон. До завершения этих этапов не потребуется инструмент, все зажимается руками. Остается прижать радиатор к крышке процессора и установить вентилятор.
На материнской плате радиатор можно ориентировать в разных направлениях, учитывая особенности размещенных элементов на плате. Не перекрывает высокие модули оперативной памяти.
Причем, с учетом направления воздушного потока, будут снижаться рабочие температурные режимы. И это же касается силовой цепи на плате.
Тесты
На момент тестов в нашем распоряжении есть только процессор Intel Core i5-12600K. Его уровень TDP с повышением частот выходит за рамки рекомендованного для этой системы охлаждения.
Оптимальными будут процессоры с Core i5 с заблокированным разгоном, Core i3, а также AMD Ryzen 3.
Итоги
Систему охлаждения Thermaltake ToughAir 110 можно рекомендовать для рабочих станций и офисных ПК, собираемых в корпусах с ограниченным внутренним пространством. Простой монтаж, совместимость с актуальными сокетами, термопаста в комплекте, отвод тепла с силовой цепи и оперативной памяти, низкий уровень шума.
Thermaltake ToughAir 110 получает заслуженную награду «Золото. Выбор редакции MegaObzor.com».
Обзор и тест процессорного кулера Thermaltake NiC C4
О новых системах охлаждения башенного типа линейки NiC (Non-interference Cooler) Series от Thermaltake стало известно еще с начала 2013 года. Одним из первых мест, где можно было увидеть эти кулеры была выставка CES 2013 в Лас-Вегасе. Тогда Thermaltake представила сразу четыре кулера: модели NiC F3, NiC F4, NiC C4 и NiC C5. Все эти новинки совместимы с сокетами Intel Socket LGA2011/1366/1155/1156/1150/775 и AMD Socket FM2/FM1/AM3+/AM3/AM2+/AM2 и нацелены на требовательных пользователей, желающих добиться отличных результатов в охлаждении CPU.
Об одном из этих кулеров мы и расскажем вам в нашем обзоре. Модель NiC C4, представленная компанией Thermaltake на тестирование, имеет весьма оригинальный и несколько футуристический дизайн за счет черного пластикового кожуха и вентиляторов темно-красного цвета.
Упаковка и комплектация
Поставляется кулер в картонной коробке, оформленной в темно-красных тонах. На лицевой части коробки находится весьма смелое заявление про отвод тепла в 220W. Здесь же указаны основные особенности девайса. Это два 120мм регулируемых вентилятора, четыре 6мм тепловые трубки и поддержка сокета LGA2011.
На одной из боковых частей упаковки присутствует спецификация продукта. Интересной особенностью среди поддерживаемых платформ является совместимость с Socket 1150, которому еще только предстоит выйти в свет. Данный кулер уже сейчас совместим новой платформой от Intel, что, несомненно, можно записать в плюс данному гаджету.Высота в 160мм позволит установить кулер практически в любой стандартный корпус формата MiniTower и MidiTower. В целом габариты NiC C4 невелики и составляют 160 х 150,3 х 93 мм.
Особенности конструкции, комплектация и внешний вид кулера представлены на тыльной части упаковки в виде иллюстраций. Как видно по фото, технологии прямого контакта тепловых трубок, как это сделано в линейке NiC F-серии, здесь нет. В NiC C4 кулер использует теплоотвод от процессора к тепловым трубкам через медную никелированную пластину.
В коробке кулер упакован между парой поролоновых вставок, которые предотвращают механические повреждения во время транспортировки. Поверх кулера лежит картонная коробка с аксессуарами.
Комплект из аксессуаров представляет собой набор креплений под различные платформы, документацию, а также термопасту.
Прижимная пластина рассчитана как на платформы AMD, так и на Intel. Для монтажа системы охлаждения на ту или иную платформу достаточно перевернуть пластину той или иной стороной к материнской плате.
Из всего набора креплений сомнения вызвала лишь одна деталь, изготовленная из пластика. Внутри неё нанесена резьба, с помощью которой прижимная пластина болтами удерживается на материнской плате. Выбор такого материала, тем более с применением резьбового соединения, сомнителен, так как при частых съемах и последующей установке данный элемент конструкции быстрее всех подвержен износу.
В остальном конструкция крепления понятна и не вызовет вопросов у большинства пользователей.Кроме вышеперечисленного в комплекте с кулером также идет руководство пользователя на 12 языках, включая русский, и гайд по установке, как на платформы AMD, так и на Intel (на английском и тайваньском языке).
Особенности конструкции
Вся система охлаждения «одета» в пластиковый кожух, на котором закреплены вентиляторы. Положительно или отрицательно скажется такой дизайнерский шаг на эффективности охлаждения, сказать сложно, но смотрится кулер эффектно и очень красиво. Благодаря такому ходу модель, безусловно, привлечет к себе внимание любителей моддинга.
Один кулер работает на вдув, другой — на выдув.
Крепится пластиковый кожух с помощью пластиковых защелок в пазы радиатора системы охлаждения.
Материал корпуса кожуха – матовый пластик. Это еще один несомненный плюс с точки зрения практичности.
Верхняя часть кулера также закрыта пластиком. Исключение сделано лишь для тепловых трубок, выходящих из конструкции радиатора.
“Перед использованием удалить” – сейчас наверное не осталось уже производителей, которые бы не клеили на контактирующую площадку системы охлаждения такие предостережения.
Сняв кожух, нашему вниманию предстает сам радиатор кулера.
Конструкция башенного типа, где на тепловые трубки, выходящие из основания, надеваются пластины, широко распространена и хорошо изучена всеми производителями систем охлаждения.
52 алюминиевых пластины толщиной 0,4 мм установлены с межреберным расстоянием в 2 мм. Сами пластины, нанизанные на тепловые трубки, установлены достаточно плотно и качественно. Ни одна из них не шатается, и снять без усилий даже верхнюю пластину просто невозможно.
На каждой пластине нанесено название производителя. Также на них присутствуют технологические отверстия для крепления вентиляторов с помощью металлических скоб. Данный шаг в большей степени рассчитан на использование нештатных вентиляторов.
Само основание радиатора выполнено из двух пластин, между которыми зажаты тепловые трубки. Верхняя пластина изготовлена из алюминия, нижняя — из никелированной меди.
Контактирующая площадка отполирована до зеркального блеска. Качество основания радиатора системы охлаждения на высоте.
К сожалению, того же нельзя сказать о форме поверхности контактной площадки. Сказать что площадка не ровная, это все равно, что не сказать ничего. Явно выраженная выпуклая форма позволяет заочно сетовать на возможный недостаточно эффективный теплоотвод от процессора. Впрочем, грамотная шлифовка и притирка основания кулера может исправить этот недочет.
Перейдя от радиатора системы охлаждения к вентиляторам, охлаждающим его, стоит отметить, что производитель использовал в NiC C4 самые обычные корпусные 120*120*25мм вертушки.
Оба вентилятора А1225M12S производства Thermaltake имеют cилу тока 0,38 А и вместе генерируют воздушный поток в 99,1 CFM. Заявленный уровень шума в 20-39,9 dBa меняется в зависимости от оборотов вентиляторов, регулировать которые можно в диапазоне 1000-2000 RPM. По заявлению производителя наработка таких вентиляторов на отказ составляет 40000 часов.
Вентиляторы крепятся с помощью пластиковых защелок на кожухе. Правая пластиковая защелка предназначена для крепления кожуха на радиатор, левая — для вентилятора.
Оба вентилятора соединены между собой и на входе имеют разъем 3-pin. Регулировка оборотов здесь ручная, реализована в виде построечного резистора.
Монтаж NiC C4 на материнскую плату не составит труда. Рассмотрим пошаговую установку кулера на примере сокета LGA1155. Для начала следует установить процессор в разъем материнской платы.
Затем с обратной стороны платы устанавливается прижимная пластина. Ставиться она должна надписью платформы вверх, как показано на фото. То есть если вы производите монтаж кулера на платформу Intel, как в нашем с вами случае, то название платформы должно быть видно вам с лицевой стороны. С платформой AMD аналогично.
Прижимная пластина крепится к материнской плате с помощью четырех металлических болтов.
С другой стороны на эти болты наворачиваются круглые пластиковые гайки. Здесь важно не переусердствовать, поскольку резьба, нарезанная в пластике, может не выдержать сильного закручивания.
Следующим этапом идет установка металлических пластин. Здесь возможны два варианта установки пластин — горизонтально или вертикально. Это этого зависит, какое положение примет кулер после установки, с направлением воздушного потока вверх, или в направлении задней стенки корпуса.
После того, как вы выбрали желаемое положение, металлические пластины фиксируются четырьмя гайками.
После чего сам кулер крепится с помощью другой металлической пластины с двумя винтами к креплению на материнской платы.
Установленный на материнскую плату Thermaltake NiC C4 выглядит очень эффектно и красиво.
Отпечаток термопасты на процессоре и на основании кулера лишний раз доказывает о неидеально ровной поверхности теплосъемной площадки.
Технические характеристики
Thermaltake NiC C4
радиатор из алюминиевых пластин, на медных никелированных тепловых трубках
Intel LGA775/1050/1155/1156/1366/2011,AMD Socket AM2/АМ2+/AM3/АМ3+/FM1/FM2
Конфигурация тестового стенда и тестирование
| Процессор | Intel Core i7-3770k 3,5GHz LGA1155 (HyperThreading On, TurboBoost On, Vcpu 1.152V) |
| Материнская плата | Gigabyte GA-Z77-D3H (Rev.1.0 bios v.f18) |
| Оперативная память | Apacer ARMOR DDR3-2133 8Gb (4Gb*2 PC-17000 CL 11-11-11-30 1,65V, XMP Profile) |
| Видеокарта | Gigabyte GTX 570 1280 Mb |
| Блок питания | Thermaltake ToughPower TP-1200M 1200W |
| Жесткий диск | SATA-3 1Tb Seagate 7200 Barracuda (ST1000DM003) |
| Монитор | Samsung BX2335 23″ (1920×1080) |
| Корпус | Open Stand |
| Термоинтерфейс | Evercool COMPOUND TC-03 |
| Операционная система | Windows 7 x64 SP1 |
| Прочее ПО | CPU-Z OC 1.63, SpeedFan 4.49, RealTemp 3.70, Prime95 (для 100% нагрузки на процессор) |
Тестовый процессор Intel Core i7-3770k, работающий на штатных частотах, имеет паспортное TDP 77Wt. Во время нагрузки, производимой программой Prime95, частота процессора за счет технологии TurboBoost составила 3,9GHz, а рабочее напряжение — 1,128V.
Для мониторинга температуры процессора использовалась программа RealTemp, для наблюдения оборотов кулера — программа SpeedFan.Протестировать систему охлаждения Thermaltake NiC C4 было решено при минимальных оборотах вращения кулеров, поскольку при любом отступлении от минимальных значений тихий шелест стандартных вентиляторов перерастал в заметный по уровню шума гул, а при максимальном значении и вовсе напоминал взлет реактивного самолета. Соперником Nic C4 стал кулер Thermalright Macho Rev.A, который является бессменным участником нашей тестовой платформы. Температура внутри помещения во время тестирования была 25°С.Тот факт, что NiC C4 от Thermaltake немного уступил Macho, можно списать на разный класс кулеров. Но в целом результат получился вполне достойный и заслуживающий похвалы. Что касается уровня шума, то как мы уже писали выше, на минимальных оборотах кулеров (во время тестирования они составили 1100 RPM) был слышен лишь небольшой шелест.
Заключение
Из минусов можно отметить комплектные вентиляторы, эксплуатировать которые при оборотах выше минимальных представляется мало возможным ввиду большого уровня шума. Также под сомнение можно поставить и надежность некоторых пластиковых деталей набора креплений. Отсутствие разъема 4-pin, а следовательно регулировки оборотов вентиляторов посредством PWM, также добавляет каплю дегтя в бочку меда.Что касается положительных сторон, то здесь стоит выделить высокую эффективность данной системы охлаждения. Thermaltake NiC C4 без проблем справился с охлаждением топового Intel Core i7-3770k, производя при работе минимум шума. Качество сборки выполнено на высоком уровне, а набор креплений идущих в комплекте позволяет установить этот кулер на любую из современных платформ, в том числе и на выходящий летом LGA1150.Резюмируя все положительные и отрицательные моменты, хотелось бы акцентировать внимание читателей на то, что Thermaltake NiC C4 представляет собой достаточно качественный и сбалансированный продукт. Кулер подойдет как пользователям, желающим получить эффективную систему охлаждения для своего процессора, так и любителям моддинга, которым придётся по вкусу эффектный и яркий вид кулера. Наша редакция присуждает кулеру Thermaltake NiC C4 серебро.
